STAINLESS Stol kuerz Radius Ielebou 180 Grad 1D

Produit Beschreiwung

Ielebouass eng Aart vu Verbindungsleitung déi allgemeng an der Waasserheizungsinstallatioun benotzt gëtt. Et verbënnt zwee Päifen mat deemselwechten oder ënnerschiddlechen nominalen Duerchmiesser fir d'Pipeline an engem gewësse Wénkel ze maachen. Den nominalen Drock ass 1-1.6Mpa.

Et huet och aner Nimm, wéi 90 ° Ielebou, richtege Wénkel Ielebou, Ielebou, Stamping Ielebou, Presse Ielebou, Maschinn Ielebou, Schweess Ielebou, etc.
Benotzung vum Flange: verbënnt zwee Päifen mat deemselwechten oder ënnerschiddlechen nominalen Duerchmiesser fir d'Pipeline 90 °, 45 °, 180 ° a verschidde Grad ze maachen.

Wéi den Ellbog Radius an Ellbog vum Ellbog z'ënnerscheeden

Béie Radius manner wéi oder gläich ze 1,5 Mol vun Päif Duerchmiesser gehéiert Ellbog.

1,5 Mol méi grouss wéi de Päif Duerchmiesser ass eng Béi.

Kuerze Radius Ielebouheescht datt de Krümmungsradius vum Ielebou eng Kéier vum Päifduerchmiesser ass, och bekannt als 1D.

304 STAINLESS Stol Ielebou kann och an gläichen Duerchmiesser Ellbog an net gläichen Duerchmiesser Ielebou opgedeelt ginn. E gläichen Duerchmiesser Ellbog gëtt benotzt fir Päifen mat demselwechten äusseren Duerchmiesser ze verbannen an net gläichen Duerchmiesser Ellbog gëtt benotzt fir Päifen mat verschiddene baussenzegen Duerchmiesser ze verbannen.

Fabrikatiounsnormen enthalen: national Norm, elektresch Norm, Waasser Norm, American Standard, Däitsch Norm, Japanesch Norm, etc.

Gedeelt duerch Krümmungsradius: et kann a laange Radius Ielebou a kuerze Radius Ielebou opgedeelt ginn. Laange Radius Ielebou bezitt sech op de baussenzegen Duerchmiesser vum Päif, deem säi Krümmungsradius 1,5 Mol ass, dat heescht R = 1,5D. Kuerz Radius Ielebou bedeit datt säi Krümmungsradius dem baussenzegen Duerchmiesser vum Päif gläich ass, dat heescht R = 1.0D. (D ass den Ielebou Duerchmiesser, R ass de Krümmungsradius).

Laut dem Drockgrad sinn et ongeféier 17 Typen, déi d'selwecht sinn wéi d'amerikanesch Päifnormen, dorënner Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, SCH100, Sch120, Sch140, Sch160, XXS; Déi meescht benotzt si STD an XS.

An engem Pipesystem ass en Ellbog e Fitting deen d'Richtung vun engem Laf ännert. Geméiss dem Wénkel ginn et dräi am meeschte benotzten Typen: 45 ° an 90 ° 180 °. Zousätzlech, 60 ° an aner anormal Wénkel Ellbogen sinn och abegraff no de Besoine vum Projet.

D'Materialien vun den Ellbogen enthalen Goss, Edelstahl, Legierungsstahl, formbar Goss, Kuelestol, net-ferro Metaller a Plastik.
D'Verbindungsmethoden mat Päifen enthalen direkt Schweißen, Flangeverbindung, Heissmeltverbindung, elektresch Schmelzverbindung, threaded Verbindung a Socketverbindung. Direkt Schweißen ass déi meescht benotzt Schweißmethod.

No der Produktioun Prozess, kann et ënnerdeelt ginn an: Schweess Ellbog, STAMPING Ellbog, Push Ellbog, Goss Ellbog, Hënneschten Schweess Ellbog, etc. Aner Nimm: 90 Grad Ellbog, Recht Wénkel Ellbog, etc.

Technesch Ufuerderunge

1. Wéi déi meescht Päiffittings fir Schweißen benotzt ginn, fir d'Schweißqualitéit ze verbesseren, ginn d'Enn an d'Rillen ëmgewandelt, mat engem gewësse Wénkel an enger gewësser Kante. Dës Ufuerderung ass och strikt. D'Dicke vum Rand, de Wénkel an d'Deviatiounsberäich ginn uginn. D'Uewerflächqualitéit a mechanesch Eegeschafte sinn am Fong d'selwecht wéi déi vu Päifen. Fir d'Bequemlechkeet vum Schweißen sinn d'Stahlgrade vu Päiffittings a verbonne Päifen d'selwecht.

2. All Päif Armature soll Uewerfläch Behandlung ënnerleien. D'Oxidskala op den internen an externen Flächen sollen ofgeschoss ginn an dann mat Anti-Korrosiounslack beschichtet ginn. Dëst ass fir den Export, an och fir d'Bequemlechkeet vum Transport a Präventioun vu Korrosioun an Oxidatioun doheem.

3. Et ass d'Ufuerderung fir d'Verpakung. Fir kleng Päif Armaturen, wéi Export, soll eng hëlze Këscht gemaach ginn, déi ongeféier 1 Kubikzentimeter Meter ass. Et ass virgesinn datt d'Zuel vun den Ellbogen an dëser Këscht net méi wéi eng Tonne soll sinn. Dëse Standard erlaabt e Kostüm, dat heescht, e grousse Kostüm ass kleng, awer d'Gesamtgewiicht däerf normalerweis net méi wéi eng Ton sinn. Fir e grousst Stéck y, ass een eenzege Package néideg. Zum Beispill, 24 ″ muss separat verpackt ginn. Deen aneren ass d'Verpackungsmark, déi d'Gréisst, d'Stolgrad, d'Batchnummer, d'Mark vum Hiersteller, asw.

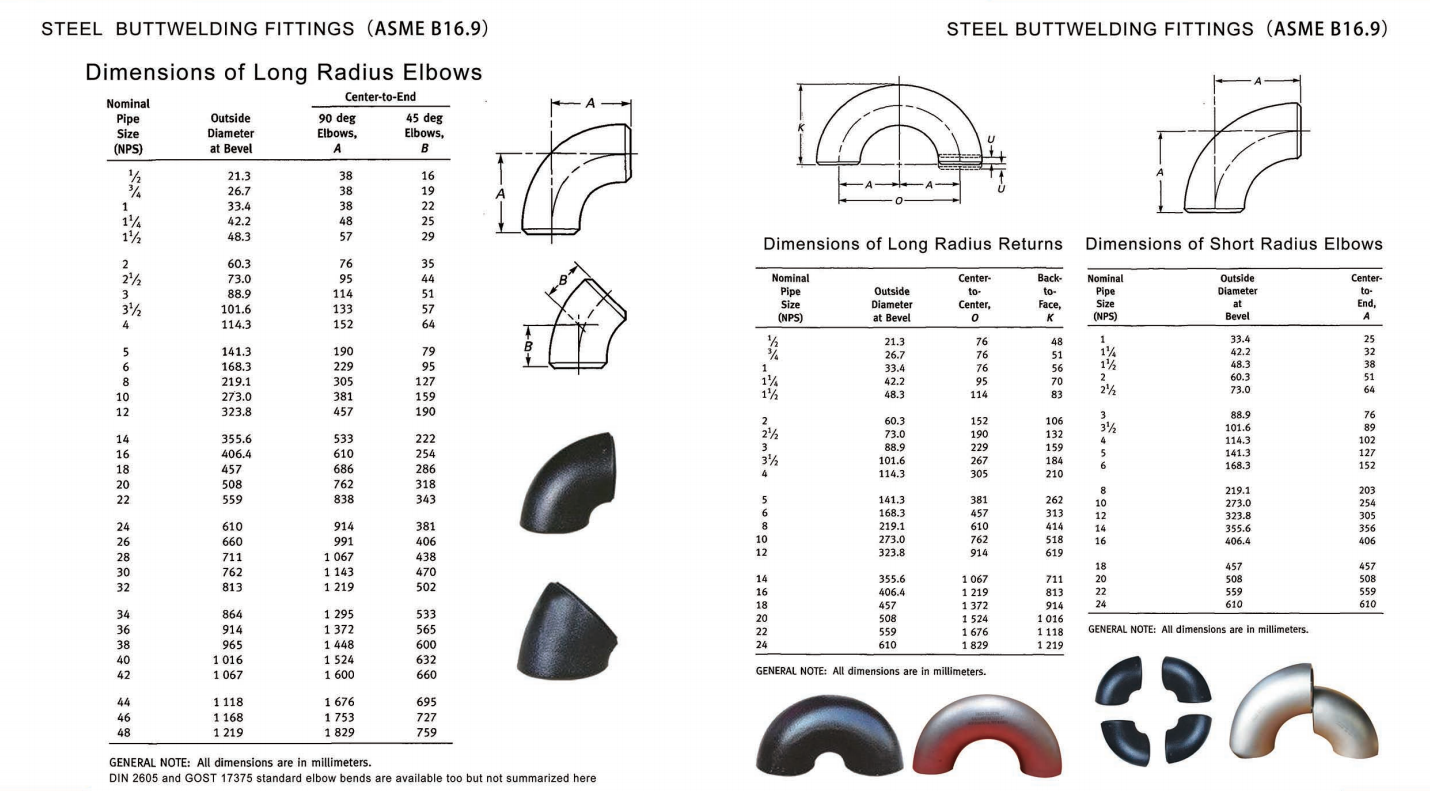

Dimensioun Daten

Ielebou Gréisst Standardensinn wéi follegt:
