Héichdrockflens gëtt benotzt fir Päifen oder Ausrüstung mat Drock méi héich wéi 10MPa ze verbannen. Am Moment, enthält et haaptsächlech traditionell héich-Drock Flange an héich-Drock Self-stramm Flange.
Traditionell Héichdrockflens
Iwwersiicht vun traditionell Héichdrock Flange
Den traditionellen Héichdrockflens ass en Deel deen d'plastesch Verformung vun der Dichtungsdichtung benotzt (oval Dichtung, achteckeg Dichtung, Lens Dichtung, asw.) Fir den Dichtungseffekt z'erreechen. Et ass mam Päifend verbonnen fir d'Päif a Päif mateneen ze verbannen. Et gi Lächer um Flange, an déi zwee Flange sinn enk mat de Bolzen verbonnen.
Traditionell Héichdrockflens besteet normalerweis aus engem Paar Flanges, enger Dichtung a verschidde Bolzen an Nëss. D'Dichtungsdichtung gëtt tëscht den Dichtungsflächen vun zwee Flanges installéiert. Nom Spannung vun der Mutter erreecht de spezifeschen Drock op der Dichtungsdichtung Uewerfläch e gewësse Wäert, wat plastesch Verformung verursaacht an d'Verbindung enk mécht. Dës Form kann fir brennbar, explosiv, gëfteg Medien an Héichdrock Occasiounen benotzt ginn, awer d'Versiegelungsverlässegkeet ass schlecht.

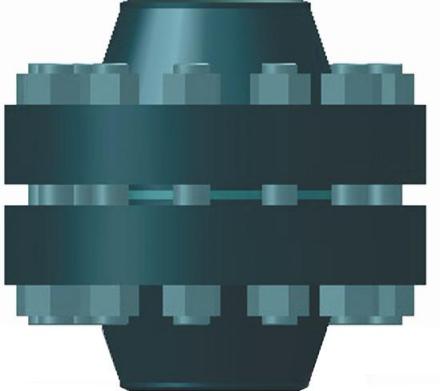

(Héichdruckflensverbindungsdiagramm-Schweess Hals Flange)
Anerer:Rutsch op Flange,Rutsch Op Plate Flange
Fonctiounen vun traditionell Héich-Drock Flange
1. D'Dichtungsprinzip gehéiert zu der plastescher Verformung
2. Bolted Verbindung
3. Bolzen droen Spannung, Temperaturdifferenz Stress, Béiemoment, Dréimoment an aner extern Spannungen
4. Et ass voluminös a schwéier, an et ass schwéier ze installéieren an ze positionéieren.
5. Onbestänneg Dichtleistung, virun allem an haarde Konditiounen (héich Temperatur, Héichdrock, an héich gëfteg Medium), ass ufälleg fir Leckage, wat seriös Konsequenzen verursaacht.
Applikatioun Charakteristiken vun Traditionell Héichdrock Flange:
Héichdrockflens gëtt haaptsächlech an der Pipelineinstallatioun benotzt. Héichdrockflensverbindung ass eng wichteg Verbindungsmethod fir Pipelinekonstruktioun. Et verbënnt haaptsächlech d'Verbindung tëscht Päifen, spillt eng wichteg Roll a Wäert. Héichdrockflensverbindung ass fir zwee Päifen, Päiffittings oder Ausrüstung op enger Flangeplack respektiv ze fixéieren, Flangedichtungen tëscht den zwee Flanges bäizefügen, a se mat Bolzen zesummen ze befestigen fir d'Verbindung ze kompletéieren. E puer Päif Armaturen an Ausrüstung hunn hir eege Flanges, déi och zur Flangeverbindung gehéieren.
Leeschtung vun Traditionell Héichdrock Flange:
1. Verschleißbeständegkeet: den Inhalt vun Al2O3 an der Keramikschicht vun der Keramik-gezeechent Komposit Stahlpipe ass méi wéi 95%, an d'Mikrohärkeet ass HV1000-1500, also huet et extrem héich Verschleißbeständegkeet. Seng Verschleißbeständegkeet ass méi wéi zéng Mol méi héich wéi déi vum gequetscht mëttel Kuelestoffstahl, a besser wéi dee vum Wolframkarbid.
2. Korrosiounsbeständeg Keramik sinn neutral Materialien mat stabile chemeschen Eegeschaften, exzellente Korrosiounsbeständegkeet a Säurebeständegkeet, a kënne verschidde anorganesch Säuren, organesch Säuren, organesch Léisungsmëttelen, etc.
Héichdrock Selbstverspannungstyp
Produkt Aféierung vun Héichdrock Selbstverspannungstyp:
Héichdrock Selbstverspéidungsflens ass eng nei Aart vun Héichdrockflens, déi méi hëllefräich ass fir Pipelineverbindung ënner schwéieren Aarbechtsbedingunge wéi Héichdrock, Héichtemperatur an héich Korrosioun. Den traditionelle Flange setzt sech op d'plastesch Verformung vun der Dichtung fir d'Versiegelungsfunktioun z'erreechen, déi zum mëllen Dichtung gehéiert. De Kär vum Héichdrock Selbstverspärungsflens ass en eenzegaartegt neit Dichtung, dat ass eng haart Dichtung geformt duerch d'elastesch Verformung vun der Dichtungslip (T-Aarm) vum Dichtungsring.
Profukt Struktur vun Héichdrock Selbstverspannungstyp:
Allgemeng besteet aus Hülse, Socket, Dichtungsring a Bolzen.
1. Metal Dichtungsring: D'Dichtungsring ass de Kär Deel vum Héichdrock Selbstverspärungsflens, a säi Querschnitt ass ähnlech wéi "T" Form. Nodeems de Flange montéiert ass, gëtt d'Rebar vum Dichtungsring duerch d'Ennflächen vun zwee Sets vun HUB Gelenker ageklemmt a bildt e Ganzt mam Header, wat d'Kraaft vum Verbindungsdeel staark verbessert; Déi zwee Waffen vun der "T" Sektioun, nämlech d'Dichtungslipp, an den banneschten Kegel vum Hülsegelen bilden e Dichtungsgebitt, dee fräi ënner der externer Kraaft (bannent der Ausbegrenzungsgrenz) erstreckt fir eng Dichtung ze bilden.
2. Socket: Nodeem déi zwee Socket HUBs duerch d'Hülse ageklemmt sinn, ginn se op d'Ripp vum Dichtungsring gedréckt, an d'Dichtungslip wäicht vun der interner Dichtungsfläch vun der Socket of, déi d'Laascht vun der interner Dichtungsfläch elastesch zréckkënnt. vun der Socket zréck op d'Lippe vum Dichtungsring, bilden eng selbstverstäerkt elastesch Dichtung.
3. Ferrule: de Ferrule kann fräi an 360 ° Richtung fir einfach Installatioun ugepasst ginn.
4. Véier Sätz vu Kugelschrauwen: allgemeng sinn nëmme véier Sätze vu tangentiellen Héichdrockkugelschrauwen fir all Set vun Héichdrock-Selbstschrauwenflens erfuerderlech fir d'Gesamtfestegkeet ze kompletéieren
Produkt Features vum High Pressure Self Tightening Type:
1. Dichtungsmethod: de Kär vum Héichdrock-Selbstzähnungsflänz ass en eenzegaartegt Metall bis Metall nei Dichtung, dat heescht d'Dichtung gëtt duerch d'elastesch Verformung vun der Dichtungslipp (T-Aarm) vum Dichtungsring geformt, deen gehéiert fir schwéier Sigel; D'Kombinatioun vun Hülse, Hülse an Dichtungsring gëtt benotzt fir e staarke steife Kierper ze bilden, wat d'Kraaft vum Verbindungsdeel vill méi grouss mécht wéi d'Kraaft vum Päifbasismetall selwer. Wann dréckt, spillen d'Ripp an d'Lippe d'Roll vu Kraaft a Versiegelung respektiv, wat net nëmmen d'Dichtung selwer kann festhalen, awer och d'Pipeline stäerken, wat d'Gesamtstäerkt vum Verbindungsdeel staark verbessert.
2. Spannungseigenschaften: Am meeschte Fäll kann den Héichdrock-Selbstzähnungsflens an der Verbindung d'Spannbelaaschtung besser droen wéi d'Päif selwer; Zerstéierend Tester hu gewisen datt de Flange nach ëmmer intakt war ouni Leckage nodeems d'Pipeline ënner Spannlast gescheitert ass.
3. Béie Resistenz: Eng grouss Unzuel vun Tester weisen datt de Flange net leckt oder loose gëtt wann se grouss Béibelaaschtung droen. Tatsächlech Test: DN15 Héichdrock Selbstverspannungsflens gëtt op der Päif geschweest an e puer kale Béi ënnerworf. D'Verbindung vum Héichdrock-Selbstzähnungsflens wäert net lekken an d'Bolzen ginn net lass.
4. Kompressibilitéit: an normalen Pipeline-Applikatiounen, Héichdrock-Selbstzähnungsflänzen wäerten net iwwerlaascht Kompressioun droen; Wann eng méi héich Kompressiounslaascht optrieden, gëtt déi maximal Belaaschtung op den Héichdrock-Selbstverspannungsflens vun der ultimativer Stäerkt vum Päif bestëmmt.
5. Impaktresistenz: kleng a kompakt geometresch Gréisst, déi d'Schlagkraaft widderstoen kann, déi traditionell Héichdrockflens net droen kann; Déi eenzegaarteg Metall-ze-Metall-Dichtungsstruktur verbessert d'Schlagresistenz staark.
Korrosiounsbeständegkeet: D'Korrosiounsbeständegkeet vu verschiddene Materialien kann de spezielle Korrosiounsschutzfuerderunge vu verschiddene Benotzungsëmfeld erfëllen.
