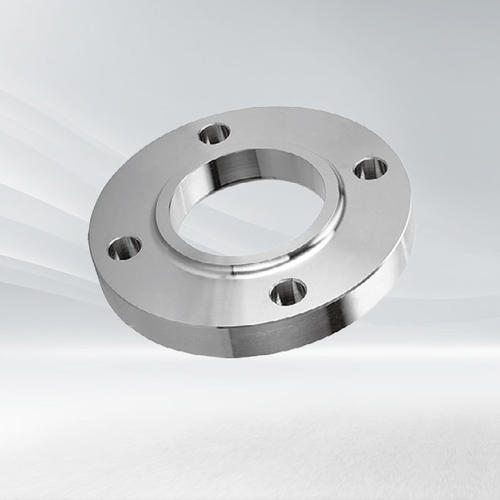

ANSI B16.5 Hubbed Rutsch op Flange Carbon Edelstol
Produkt beschreiwung
Déirutschen op Flange, wéi d'Plack flaach Schweess Flange, ass och e Flange, datt de Stol Päif, Päif Armature, etc. an de Flange verlängert a verbënnt mat der Ausrüstung oder Pipeline duerch de Filetschweiß.De Rutsch op Flange ass och e flaache Schweißflens, well et e kuerzen Hals ass, wat d'Kraaft vum Flange erhéicht an d'Lagerkapazitéit vum Flange verbessert.Also et kann op méi héijer Drockleitungen benotzt ginn.
Produit Fonctiounen
Virdeeler an Nodeeler
Virdeeler: Flachgeschweißte Flanges mat Hals sinn och flaach verschweißte Flanges, well et e kuerzen Hals gëtt, wat d'Kraaft vum Flange erhéicht an d'Lagerkapazitéit vum Flange verbessert.Also et kann op méi héijer Drockleitungen benotzt ginn.
Nodeeler: Am Verglach mam Plack-Typ flaach Schweessflens sinn d'Käschte méi héich, an et ass méi einfach ze stoussen beim Transport wéinst senge Formeegenschaften.
Den Ënnerscheed tëscht SO an WN
1. D'Schweißnahtformen sinn ënnerschiddlech:
Flaach geschweißte Nähte kënnen net radiographesch iwwerpréift ginn, awer Hënneschten geschweißten Nähte kënnen.D'Schweißnahtform vum Necked flaach Schweißflens Päif an de Flange ass e Filetschweiß, während d'Schweißnahtform vum Hals Hënneschten Schweißflens an de Päif e Girth-Schweiß ass;der flaach Schweess ass zwee Filet schéissen Schweess, A Butt Schweess ass eng hënneschter Girth Schweess.Den Ënnerscheed tëscht dem flaach Schweessflänz mat Hals an dem flaach Schweessflänz ouni Hals ass datt de flaach Schweessfläns mat Hals eng méi Plaz am Pipeline-Schweißdeel ass wéi de flaach Schweessflänz ouni Hals.De Flange ass och e flaach Flange, an de Chef ouni Flange ass och e flaach Filetschweiß.D'Schweiß tëscht dem Necked Butt-Schweißflens an der Verbindungsleitung gehéiert zu der B-Typ Naht, an d'Schweiß tëscht dem Necked Butt-Schweißflens an der Verbindungsleitung gehéiert zum C-Typ Naht, an den net-zerstéierende Test nom Schweißen ass anescht.
2. Den nominalen Drock ass anescht:
Den nominalen Drock vun der necked flaach Schweess Flange ass: 0.6 --- 4.0MPa, während den nominalen Drock vun der necked Butt Schweess Flange ass: 1--25MPa Niveau, offensichtlech, den necked flaach Schweess Flange Den adaptiven Drock Niveau ass méi niddereg.
3. Verschidde Verbindungsmethoden:
De gréissten Ënnerscheed an der Struktur tëscht dem necked flaach Schweess Flange an der necked Butt Schweess Flange ass d'Verbindung tëscht der nozzle an der Flange.Den necked flaach Schweißflens ass allgemeng eng Düse an eng Flange-Eckverbindung., An den Hënneschten Schweess Flange mat Hals ass den Hënneschten Gelenk tëscht dem Flange an der Düse.
Flaach Schweess Flanges kënnen allgemeng nëmme mat Päifen verbonne ginn, net direkt op Hënneschten verschweißte Päif Armaturen;Hënneschten Bearbechtung Flanges kann allgemeng direkt un all Hënneschten Bearbechtung Päif Armature verbonne ginn (dorënner Ielebou, Tees, Reduzéierer, etc.), natierlech och Päifen.
D'Steiffness vum Hënneschten Schweess Flange mat Hals ass méi héich wéi déi vun flaach Schweess Flange mat Hals, an d'Stäerkt vun Hënneschten Schweess ass méi héich wéi déi vun flaach Schweess, an et ass net einfach ze lecken.
Schweess Hals Flanges an Hënneschten Schweess Hals Flanges kann net zoufälleg ersat ginn.Aus der Fabrikatiounssiicht hunn d'Schweißhalsflänzen (SO ass d'Ofkierzung vu SLIP ON) e groussen bannenzegen Duerchmiesser, dat heescht niddereg Gewiicht a kleng Käschten.Zousätzlech mussen d'Nominal Duerchmiesser Hals Hënneschten Schweißflänzen (WN ass d'Ofkierzung vu WELDING NECK) méi grouss wéi 250mm getest ginn, SO Flanges mussen net getest ginn, sou datt d'Käschte relativ niddereg sinn.
Flaach Hals Schweess gëtt méi an importéierten Ueleginstallatiounen benotzt, ähnlech wéi den amerikanesche Standard S0, Hënnerschweißflens mat Hals gëtt fir héich geféierlech Medien benotzt.

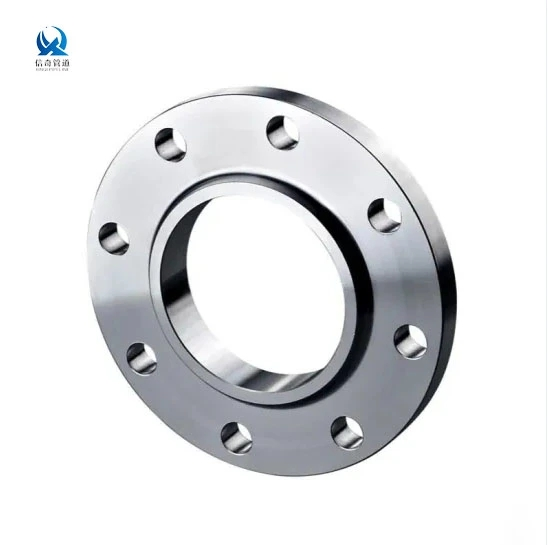

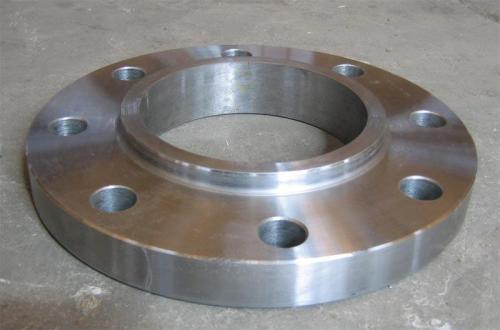

Slip On Flange Display
| Gréisst | ASME B16.5:1/2"-24" |
| Bewäertung | 150lb/300lb/600lb/900lb/1500lb/2500lb |
| Standard | ASME B16.5, ASME B16.47A, ASME B16.47, MSS SP 44, DIN 2632, DIN2633, DIN2634, DIN2635, DIN2636, JISB2220, BS4504, GB, etc. |
| Material |
|
| Uewerfläch | Black Painting / Anti Rust Oil / Hot Dip Galvanized |
| Zertifikatioun | ISO 9001:2015 |
| Port vun Liwwerung | Tianjin Hafen |

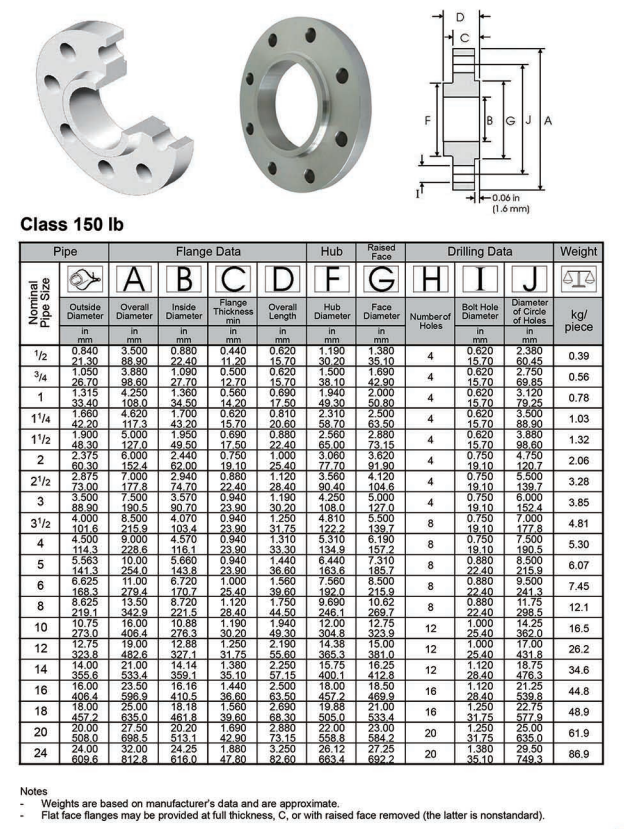

Main Connection Gréisst vun Rutsch Op Flange
Flange Typen
Weld Hals
Dëse Flange ass circumferentially an de System um Hals geschweest, wat heescht datt d'Integritéit vum Hënneschten verschweißte Gebitt einfach duerch Radiographie iwwerpréift ka ginn.D'Bohren vu béide Päif a Flange passen, wat d'Turbulenzen an d'Erosioun bannent der Pipeline reduzéiert.De Schweesshals gëtt dofir a kriteschen Uwendungen favoriséiert
Erosioun bannent der Pipeline.De Schweesshals gëtt dofir a kriteschen Uwendungen favoriséiert.
Ausrutschen
Dëse Flange gëtt iwwer d'Päif gerutscht an duerno Filet geschweest.Slip-on Flanges sinn einfach a fabrizéierten Uwendungen ze benotzen.
Blind
Dëse Flange gëtt benotzt fir Pipelines, Ventile a Pompelen auszeleeën, et kann och als Inspektiounsdeckel benotzt ginn.Et gëtt heiansdo als Blendflange bezeechent.
Socket Weld
Dëse Flange gëtt entgéintgestraalt fir d'Päif ze akzeptéieren ier se Filetgeschweest gëtt.D'Bohr vum Päif a Flange sinn allebéid d'selwecht dofir ginn et gutt Floweigenschaften.
Fuedem
Dëse Flange gëtt als entweder threaded oder geschrauft bezeechent.Et gëtt benotzt fir aner threaded Komponenten an nidderegen Drock, net kriteschen Uwendungen ze verbannen.Kee Schweißen ass erfuerderlech.
Lap Joint
Dës Flanges ginn ëmmer entweder mat engem Stëbs Enn oder Taft benotzt, deen an d'Päif geschweest gëtt mat dem Flange lass hannendrun.Dëst bedeit datt de Stëbs Enn oder Taft ëmmer d'Gesiicht mécht.De Lachgelenk ass favoriséiert bei nidderegen Drockapplikatiounen well et einfach zesummegesat an ausgeriicht ass.Fir d'Käschte ze reduzéieren kënnen dës Flanges ouni Hub an / oder a behandelt, beschichtete Kuelestol geliwwert ginn.
Ring Typ Joint
Dëst ass eng Method fir Leckbeständeg Flangeverbindung bei héijen Drock ze garantéieren.E Metallring gëtt an eng sechseckeg Groove op der Gesiicht vum Flange kompriméiert fir d'Dichtung ze maachen.Dës Verbindungsmethod kann op Weld Neck, Slip-on a Blind Flanges benotzt ginn.
Applikatioun vun Flange
Konstruktiounen,
Petrol,
chemesch Industrie,
Schëffsbau,
Pabeier maachen,
Metallurgie,
Waasserversuergung a Kläranlag,
Liicht a Schwéierindustrie,
Sanitär an Elektro etc.
1.Shrink Bag–> 2.Kleng Këscht–> 3.Karton–> 4.Strong Sperrholz Case
Ee vun eise Stockage
Lueden
Verpakung & Versand
1.Professionnel Fabrik.
2.Trial Bestellungen sinn akzeptabel.
3.Flexibel a praktesch logistesche Service.
4.Kompetitiv Präis.
5.100% Testen, déi mechanesch Eegeschafte garantéieren
6.Professionnel Testen.
1.We kënnen d'beschte Material no der Zesummenhang Zitat garantéieren.
2.Testing gëtt op all Fitting virun der Liwwerung gemaach.
3.All Packagen sinn adaptéiert fir d'Versendung.
4. Material chemesch Zesummesetzung ass mat internationale Standard an Ëmweltstandard konform.
A) Wéi kann ech méi Detailer iwwer Är Produkter kréien?
Dir kënnt eng E-Mail op eis E-Mail Adress schécken.Mir wäerten Katalog a Biller vun eise Produiten fir Är reference.We kënnen och Päif Armature, bolt an nut, gaskets etc. Mir Zil Är Päif System Léisung Provider ze ginn.
B) Wéi kann ech e puer Echantillon kréien?
Wann Dir braucht, wäerte mir Iech gratis Proben ubidden, awer nei Clientë ginn erwaart auszedrécken.
C) Gitt Dir personaliséiert Deeler?
Jo, Dir kënnt eis Zeechnungen ginn a mir wäerten deementspriechend fabrizéieren.
D) A wéi engem Land hutt Dir Är Produkter geliwwert?
Mir hunn Thailand, China Taiwan, Vietnam, Indien, Südafrika, Sudan, Peru, Brasilien, Trinidad an Tobago, Kuwait, Qatar, Sri Lanka, Pakistan, Rumänien, Frankräich, Spuenien, Däitschland, Belsch, Ukraine etc. hei enthalen nëmmen eis Clienten an de leschte 5 Joer.).
E) Ech kann d'Wuer net gesinn oder d'Wuer net beréieren, wéi kann ech mat de Risiko ëmgoen?
Eise Qualitéitsmanagementsystem entsprécht der Ufuerderung vum ISO 9001:2015 vun DNV verifizéiert.Mir sinn absolut wäert Är Vertrauen.Mir kënne Prozessbestellung akzeptéieren fir de géigesäitege Vertrauen ze verbesseren.
